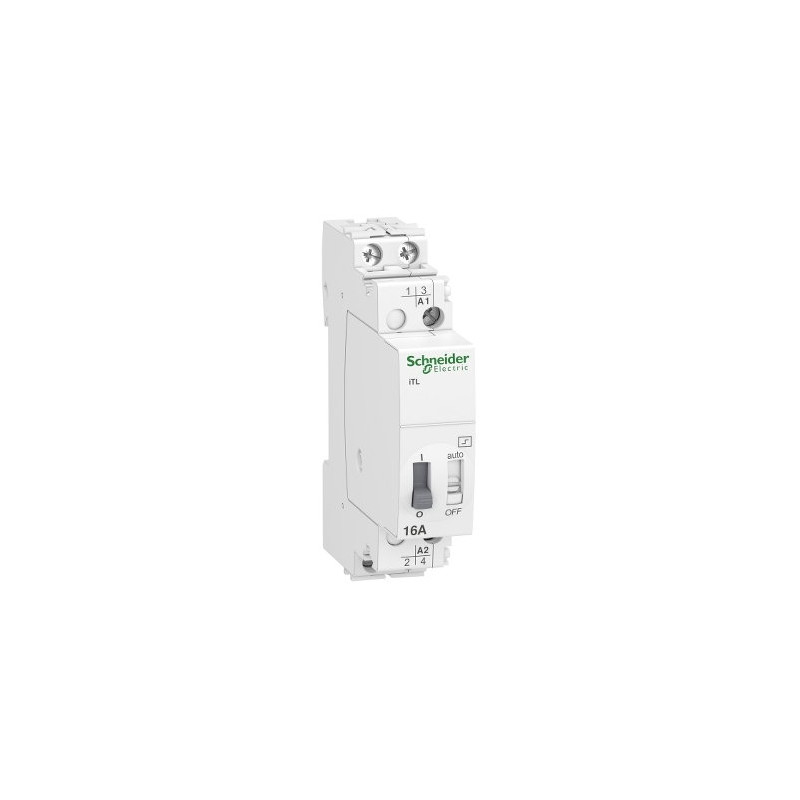

Schneider A9C30812 Darbe Akım Anahtarı Impuls Röle

 Schneider Darbe Akım Anahtarı

Schneider Telerüptör

Bobin Gerilimi: 220 V Ac Veya 110V Dc-İkisi ile de çalışır

ürün adı Acti9 iTL

Ürün ya da bileşen tipi Darbe rölesi

Ürün grubu İTL

cihaz uygulaması

Poles 2P

kutup kontak düzenleme 2 NA

[In] nominal akım 16 A

Şebeke tipi AC

kontrol devresi gerilimi

230...240 V AC 50/60 Hz

110 V DC

Tamamlayıcı

Şebeke frekansı

50/60 Hz

[Ue] nominal çalışma voltajı

250 V AC 50/60 Hz

Kontrol tipi

Uzaktan ve manuel kontrol

Bobin bağlantısının kesilmesi

kontrol sinyali tipi

Darbe

anahtarlama frekansı

100 anahtarlama işlemi/gün

5 anahtarlama işlemi/dakika

darbe süresi

50 ms...1 s

uzaktan kumanda tipi

Işıklı basmalı düğme 3 mA

Cihaz üzerii sinyalizasyon

AÇIK/KAPALI göstergesi

Montaj Tipi

Sabit

montaj desteği

DIN rayı

9 mm vida adımı

2

yükseklik

84 mm

genişlik

18 mm

Derinlik

60 mm

elektrik dayanıklılığı

AC-21: 200000 cycles

AC-22: 100000 cycles

bağlantılar - terminaller

Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert

Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile

Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek

Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek

Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert

Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert ile

Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² esnek

Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² halkalı ve esnek

tel sıyırma uzunluğu

11 mm

sıkma torku

1 N.m

seri uyumluluğu

Acti 9 İATEt

Acti 9 iATL4

Acti 9 iATLc

Acti 9 iATLc+s

Acti 9 iATLm

Acti 9 iATLs

Acti 9 iATLz

Acti 9 iETL iTL 16

Acti 9 iATLc+c

Acti 9 iATL24

Ortam

Standartlar

EN 669-2-2

EN 669-1

Ürün sertifikaları

GOST

kalite etiketleri

NF

VDE

IMQ

CEBEC

KEMA

gürültü seviyesi

60 dB

IP koruma derecesi

IP20 'e uygunIEC 60529 (on opening)

IP40 'e uygunIEC 60529 (panoda)

kirletme derecesi

3

tropik iklim

2

bağıl nem

95 % -de 55 °C

Nominal çalışma ortam sıcaklığı

-20…50 °C

Depolama ortam koşulları

-40…70 °C
